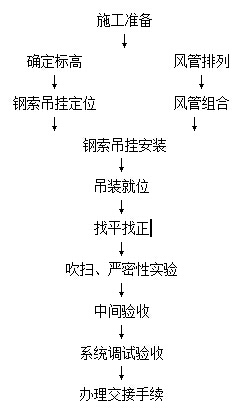

一、工艺流程：


二、注意事项：
    1.立管管卡安装时，应先把最上面的一个管件固定好，再用线坠在中心处吊线，下面的风管即可进行固定。
    2.当风管较长要安装成排支架时，先把两端固定好，然后以两端的支架为基准，用拉线法找出中间各支架的标高进行安装。
    3.保温风管的支吊架装置宜放在保温层外部，保温风管不得与支吊架直接接触，应垫上坚固的隔热防腐材料，其保温厚度与保温层相同，防止产生“冷桥”。
    4.风管需要穿越墙体或楼板时，应设预埋管或防护套管，风管与防护套管之间，应用不燃且对人体无危害的柔性材料封堵。
    5.安装完的风管要保证表面光滑润洁，保温风管外表面整洁无杂物，室外风管应有防雨、雪措施。特别要防止二次污染现象，必要时采取保护措施。
    6.暂时停止施工的风管系统，应将风管敞口封闭，防止杂物进入。
    7.严禁把已安装完的风管作为支吊架或当做跳板，不允许将其他支、吊架焊或挂在风管支吊架上。
三、通风风管系统安装操作要点：
    1.按风管的中心线找出吊杆安装位置，单吊杆在风管的中心线上，双吊杆可按托架的螺孔间距或风管的中心线对称安装。吊杆与吊件应进行安全可靠的固定，对焊接后的部位应补刷防锈漆。
    2.风管水平安装，直径或大边边长《400mm时，支吊架间距不大于4m；直径或大边边长>400mm时，不大于3m。当水平悬吊的主、支风管长度超过20m时，应设置防止摆动的固定点，每个系统不应少于一个，风管垂直安装时，支吊架间距不大于4m；单根支管至少应有2个固定点。
    3.安装技术要求见下表：
水平度 每米《3mm 总偏差《20mm
垂直度 每米《2mm 总偏差《20mm
    4.安装顺序为先主管后支管，安装方法应根据施工现场的实际情况确定，可以在地面上连成一定的长度，然后在采用整体吊装的方法就位；也可以把风管一节一节地放在支架上逐节连接。整体吊装是将风管在地面上连接好，一般可接长至10-12m左右，用倒链或升降机将风管吊到吊架上。
    5.风管接缝应牢固，无孔洞和开裂。当采用插接连接时，接口应匹配、无松动，端口缝隙不应大于5mm。
    6.支管的重量不能用主管承受，必须自行设置支、吊架。
    7.风管系统安装完毕后，应进行严密性检查。
